開關針多元化應用

開關針適合非常多樣化的應用：故此，其既可以用于部件 的存在性檢查，也可以用作檢測打開/閉合狀態的開關，以及用作過程控制的信號發射器。此外，和其他測試探針（例如：定位針）配套使用，還可以對插頭外殼中的接觸端子進行位置確定。大多數情況下，華榮華開關針是所謂的“常開觸點”，并且是常開的。這意味著，在針頭運作的情況下，電路是閉合的。并允許針頭壓下超過開關點。僅可在閉合狀態下傳輸指定的額定電流。

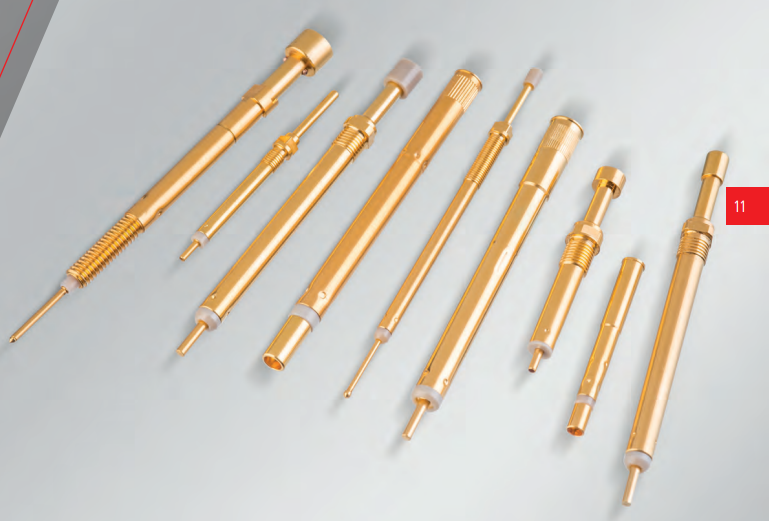

開關探針安裝

 在安裝方面，提供了插入式和擰入式型號。大多數結構系列還提供快換系統版本。擰入式型號特別適用于具有振動或意外橫向和縱向力的應用。這樣便可以防止PCB頂針從探針針套中脫出。既可以通過直接焊接到探針針套和開關針上，也可以使用插頭或通過快換針套進行電氣連接。針對相應的要求，提供了許多不同的開關針。在大多數結構系列中，這些探針作為閉合器并常處于打開的狀態，然后作為開啟器，當開關電路啟動時就會打開，并常處于關閉狀態。KG的區別在于其尺寸（光柵尺寸和長度）、開關行程、工作行程、安裝方式（壓入式或擰入式）而且提供各種針頭形狀。使用絕緣的塑料針頭，可以進行無電壓的部件檢測。為了調節安裝高度，提供了不同安裝尺寸的探針針套。同樣，如果是擰入式型號，可以通過螺紋對安裝高度進行調節，并且可以精確調節開關點位置。同時通過接觸式插套內的卷邊開關針保持在位置上。

開關探針插入針套安裝

 通過壓入或者擰入，將KG安裝到探針針套中。標準探針針套和兌換系統都使用后者，可以在維護的時候快速更換，KG無需重新布線。這樣，便可以縮短維護和停機時間，并進而減少相關的費用。僅在安裝測試工具時進行布線，這樣可以避免維護時布線錯誤。為了持續和可靠的固定在鉆孔中，還提供了帶滾花的快換針套。進行電氣連接的時候，始終將一根電纜焊接到探針針套上。然后，將第二根電纜直接焊接到內導體上，或者選擇通過插頭或者快換針套進行連接。

華榮華電子科技有限公司經營：PCB探針、ICT測試針、BGA雙頭針、非標探針、pogo pin、5G高頻探針、射頻探針、大電流探針、開關探針、夾片探針、及各種測試配件；及供應：德國INGUN探針、美國QA探針、臺灣CCP探針和CPM探針、及PGOGPIN探針。產品主要應用于各類電子產品的測試及PCB線路板的測試。

如果想了解更多關于更多開關探針的原理及作用，可撥打我們?nèi)珖赓M(fèi)電話：400-183-6682
