PCB線路板探針?lè)N類與線路板探針規格

　　PCB探針是電測試的接觸謀介，屬于重要的電子部件，是電子元器件連接導電的載體。PCB探針廣泛用于測試PCBA的一種數據傳送，導電接觸，通過探針導電傳輸功能體的數據判斷產品是否正常接觸以及運作數據正常。

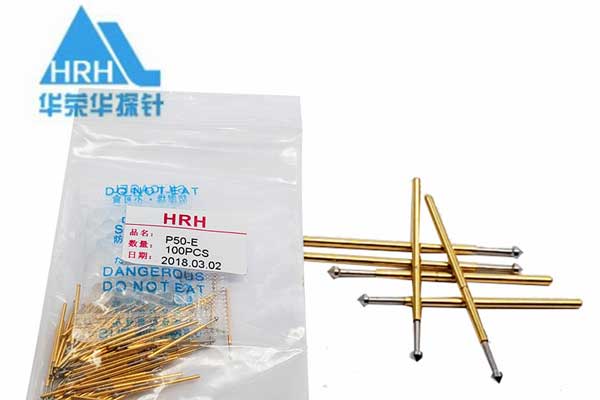

　　通常線路板的探針有很多的規格，主要由三個部分組成：一是針管，主要是以銅合金為材料外面鍍金。二是彈簧，主要是琴鋼線和彈簧鋼外面鍍金。三是針頭，主要是工具鋼(SK)鍍鎳或者鍍金。以上三個部分組裝成一根探針。另外還有外套管，可以連焊接線。

　　PCB探針的種類

　　1、雙頭探針

　　用于BGA測試使用，比較緊密，做工要求比較高，一般檢測手機IC芯片、筆記本電腦IC芯片、平板電腦以及通訊IC芯片等等，針身直徑在于0.25MM~0.58MM之間。

　　2、開關探針

　　開關探針單獨一支探針有兩路電流，控制電路的常開常閉功能。

　　3、ICT探針

　　一般常用間距在1.27mm、1.91MM、2.54mm，常用的系列：100系列，75系列，50系列，主要用于在線電路測試和功能測試，ICT測試和FCT測試在測PCB空板使用比較多。

　　4、旋轉探針

　　彈力一般不高，因?yàn)槠浯┩感员緛?lái)就很強，一般用于OSP處理過的PCBA測試。

　　5、高頻探針

　　用于測試高頻信號，有帶屏蔽圈的可測試10GHz以?xún)?nèi)的和500MHz不帶屏蔽圈。

　　6、電池接觸探針

　　一般用于優化接觸效果，穩定性好和壽命長，手機電池接觸部位導電用，SIM數據卡槽以及一般常用的充電器接口導電處使用比較多。

　　7、高電流探針

　　探針直徑在2.98mm-5.0mm之間，最大的測試電流可達50A。
