PCB測試板探針的分類

標簽：

深圳市華榮華電子科技有限公司是專業從事測試探針行業十幾二十年，以下是我們對探針分析，測試針的用途是用于電流或電壓信號通過探針的傳輸來測試線路板的開路(Open)或短路( Short)

探針可以分為: ICT測試探針，雙頭探針，開關探針，高頻探針，旋轉探針，高電流探針，電池接觸探針等。

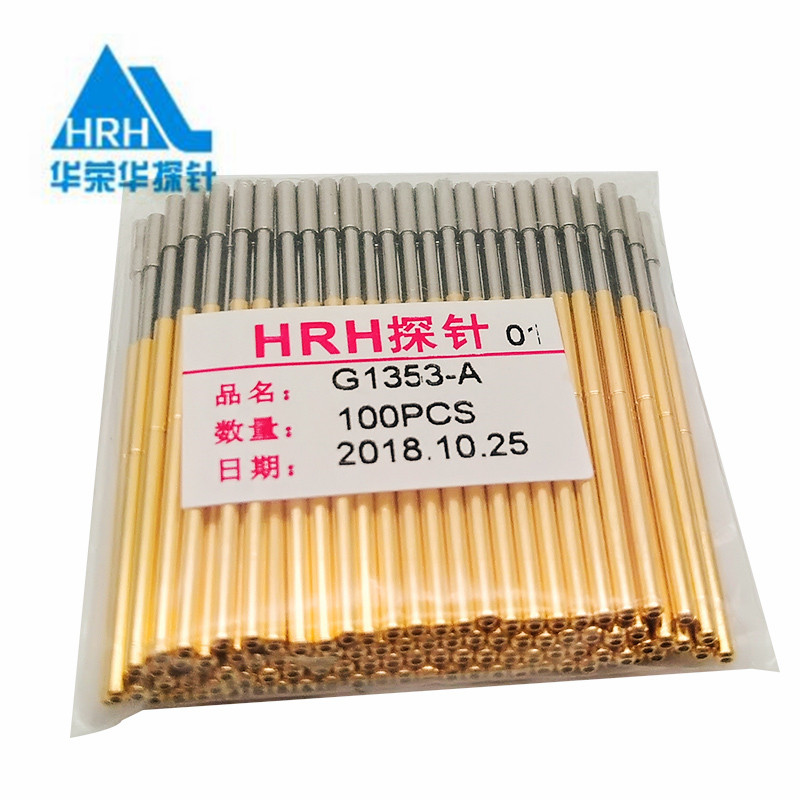

1.ICT探針
一般常用間距在1.27mm， 1.91MM，2.54mm, 常用的系列: 100系列,75系列,50系列,主要用于在線電路測試和功能測試，ICT 測試和FCT測試在測PCB空板使用比較多

2.雙頭探針
用于BGA測試使用，比較緊密，做工要求比較高，一般檢測手機IC芯片、筆記本電腦IC芯片、平板電腦以及通訊IC芯片等等，針身直徑在于0.25MM~0.58MM之間。

3.開關探針
開關探針單獨一支探針有兩路電流，控制電路的常開常閉功能。

4.高頻探針
用于測試高頻信號，有帶屏蔽圈的可測試10GHz以內的和500MHz不帶屏蔽圈。

5.旋轉探針
彈力一般不高，因為其穿透性本來就很強，一般用于 OSP處理過的PCBA測試。

6.高電流探針
探針直徑在2.98mm-5.0mm之間，最大的測試電流可達50A。

7.電池接觸探針
一般用于優化接觸效果，穩定性好和壽命長，手機電池接觸部位導電用，SIM數據卡槽以及一般常用的充電器接口導電處使用比較多。

以上是我們對常用測試探針的講解，如需了解更多關于測試探針的詳情，可撥打我們的全國免費熱線400-183-6682！聯系我們
