大電流探針是一種專門設計用于承載高電流的測試探針，在電子測試等領域發揮著重要作用，以下是一些關于大電流探針的小知識：
基本導電原理：大電流探針通過金屬導體建立電流通路，核心要求是盡可能降低接觸電阻和導體電阻，通常采用高導電率金屬如銅合金、鍍金/鍍銀層作為導體材料，銅合金提供基礎導電性，鍍層則減少氧化、降低接觸電阻，通過針尖與被測件的緊密接觸，如彈簧壓力驅動的點接觸、平面接觸等方式，確保接觸面的微觀導通。
結構設計特點：大電流場景下，電流產生的電磁力和發熱可能導致探針變形或接觸松動，因此結構設計需滿足機械穩定性和壓力一致性，探針內部通常包含彈簧，如鈹銅彈簧，通過預壓縮提供穩定的接觸壓力，探針外殼采用高強度材料。
影響載流量的因素：材質導電率是影響因素之一，例如銅材質的導電率比鋁高，純度高的紅銅比黃銅導電率也高，此外，探針芯面積即線徑也很關鍵，線里面導體的橫截面積越大，載流量也就越大。
電流承載能力的關鍵參數：大電流探針的最大承載電流由電阻和材料耐溫性等參數共同決定，電阻包括接觸電阻和導體電阻。

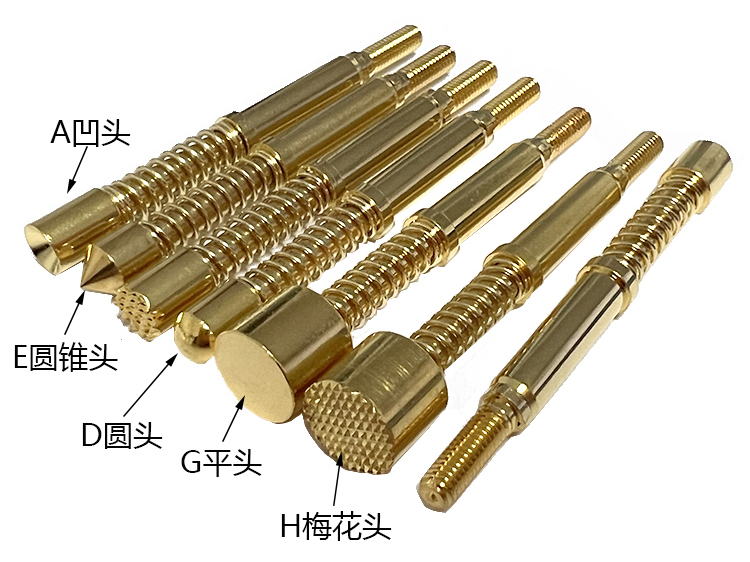

選購要點：選購時要明確核心測試需求，包括區分持續電流和脈沖電流，確保探針的持續電流額定值大于等于實際測試電流，最大脈沖電流大于等于短期峰值，同時要確認被測對象的尺寸與間距、接口類型等特性，還要篩選適配的結構與材質，根據被測點情況選擇合適的頭型，如尖頭適配小尺寸焊盤，三面錐形、九爪頭適配大尺寸極柱等，彈簧結構要選擇彈性穩定、耐疲勞的，鍍層材質要根據使用頻率與環境選擇。

常用的一些大電流探針

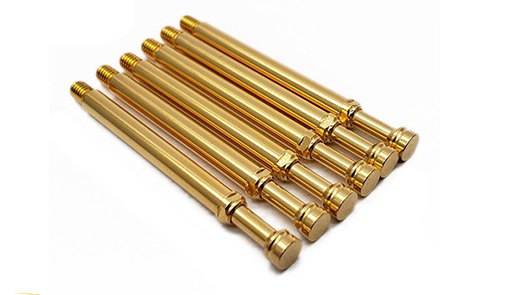

JTS150大電流探針：額定電流為 50A，接觸電阻＜10 毫歐姆，彈力為 300g，可搭配的針套有 R150-30-M3，有多種頭型可供選擇，主要應用于新能源電池過程及其他電子元器件測試，在充電設備、穩壓設備中應用廣泛。

電流電壓針 420*4450：規格尺寸為 4.2*44.5mm，接觸部分使用銅鍍金材料，套管采用黃銅管鍍金，能承受高達 15 安培的電流，起始彈力為 39g，到達 2/3 行程時為 380g，全程為 480g，電阻值小于 30 毫歐姆。

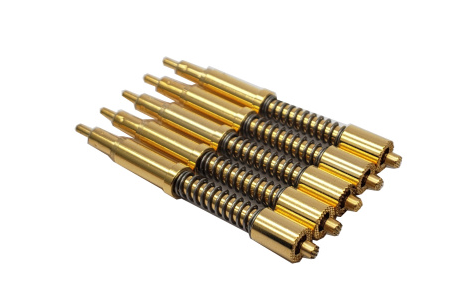

HSS120大電流探針：具備高精度、低阻抗、壽命長和誤測少等特點，在 ICT 等應用中能夠提供穩定的測試性能，主要用于電子元件和設備的電流測試，特別適合應用于 ICT/FCT 工裝治具。
