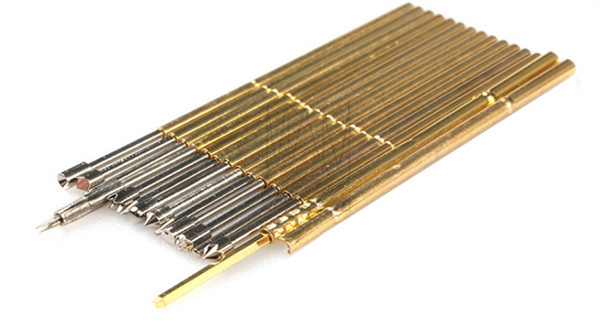

從傳統到智能：PCB探針的技術迭代與未來趨勢

以下是關于PCB探針從傳統到智能的技術迭代與未來趨勢的分析：

技術迭代

①傳統探針技術：針床測試是典型的傳統方式，它通過制作一個布滿探針的模具，壓到PCB板上進行批量測量，可同時測試多個點，適合大批量生產，但開模費用高、周期長，且靈活性差，對于小批量、多品種的產品成本較高。

②智能探針技術：探針測試是智能技術的代表之一，它無需模具，由高精度馬達控制機械探針移動，能精準戳中測試點，可測量通斷、電阻等多種數據，并具備智能閃避功能，能繞過高元件，適合小批量生產、打樣和復雜電路板，且隨著技術發展，測試已能滿足一定量產需求。此外，一些新型探針臺采用高導電材料探針，結合優化機械結構，實現了更高探針密度，可測試更小間距電路板，還能與多種測試儀器無縫連接。

未來趨勢

①智能化與自動化：隨著人工智能技術發展，探針測試將與智能算法深度結合，實現缺陷自動分類與根因分析，還可嵌入生產線，實時攔截不良品，減少人為干預，提高測試效率和準確性。

②高精度與高密度：電子產品不斷向小型化、集成化發展，要求PCB探針具備更高精度和更高的密度，以適應更小的測試點間距和更復雜的電路布局。

③ 多功能集成：未來的PCB探針可能會集成多種測試功能，如同時進行電氣性能測試、物理性能測試等，以提供更全面的電路板檢測信息。

4、新材料應用：半導體等新材料在PCB制造中的應用將越來越廣泛，探針需采用新型材料，以滿足不同材料的測試需求，同時提高探針的性能和壽命。
