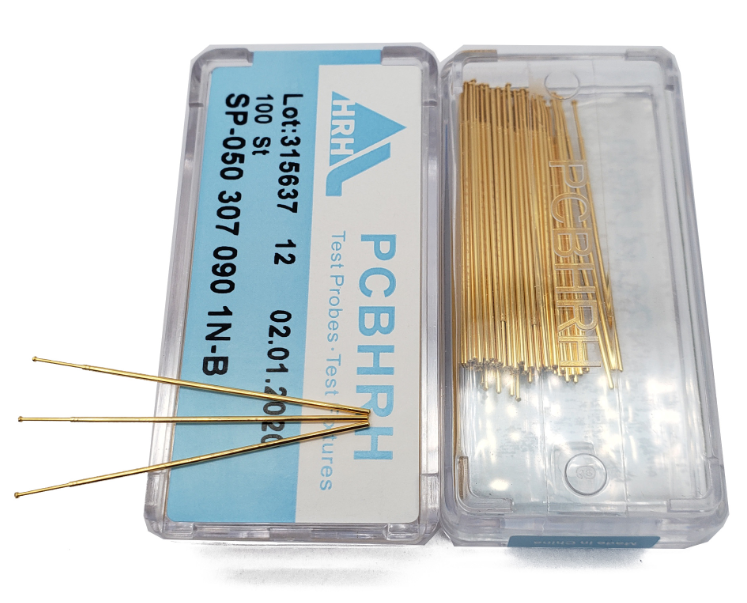

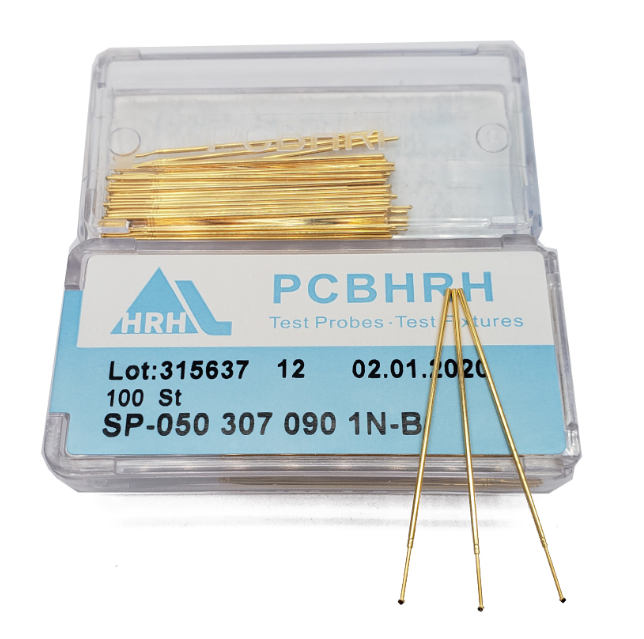

SP-050 307 090 ICT探針的參數

標簽：ICT頂針 ICT探針 ICT測試針 ICT彈簧針華榮華探針

SP-050 307 090 ICT探針是一種用于測試電路板的電子測試工具，以下是其詳細介紹：

1. 規格參數

- 針管材質：黃銅鍍金，這種材質具有良好的導電性和耐腐蝕性，能夠保證測試探針在頻繁使用過程中的穩定性和可靠性，減少因氧化或腐蝕導致的信號傳輸問題。

- 彈簧材質：不銹鋼線，不銹鋼彈簧具有較好的彈性和韌性，能夠?yàn)樘结樚峁┓€(wěn)定的彈力，確保探針與被測電路的良好接觸，同時也保證了探針的使用壽命。

- 鉆孔尺寸：1.0mm，該尺寸適用于多種電路板上的測試點，能夠準確地與測試點進行對接，保證測試的準確性。

- 額定電流：3安培，表明該探針能夠承受的最大電流為3安培，在一般的電路板測試中可以滿足電流傳輸?shù)囊螅珜?duì)于一些大電流測試場景可能不適用。

- 接觸電阻：30毫歐姆，低接觸電阻可以減少測試過程中的信號損失，提高測試的準確性和可靠性，確保測試結果能夠真實反映電路板的性能。

- 接觸彈力：1N、2N、3N可選，不同的接觸彈力可以根據不同的測試需求和被測電路的特性進行選擇，以確保探針與被測物的穩定接觸，同時又不會對被測物造成損壞。

2. 應用領域

- SP-050 307 090 ICT探針主要用于在線電路測試（ICT），可對各種類型的印制電路板（PCB）進行檢測，包括但不限于計算機主板、服務器主板、通信設備電路板、消費電子產品電路板、汽車電子電路板等。在這些領域中，它可以幫助檢測電路板上的短路、開路、元件損壞等故障，確保電路板的質量和性能符合要求。

3. 使用方法

- 安裝：根據測試設備的接口類型和要求，將探針正確安裝到測試設備的相應位置上，確保連接牢固可靠。在安裝過程中，要注意避免對探針造成機械損傷，影響其性能。

- 定位：在對電路板進行測試時，需要將探針準確地定位到電路板上的測試點。這通常需要使用專門的測試夾具或定位裝置來固定電路板和探針，以確保測試的準確性和可重復性。

- 測試：連接好測試設備和待測電路板后，按照測試設備的操作規程進行測試。在測試過程中，探針會與電路板上的測試點接觸，通過測量電流、電壓等參數來判斷電路板是否正常工作。
